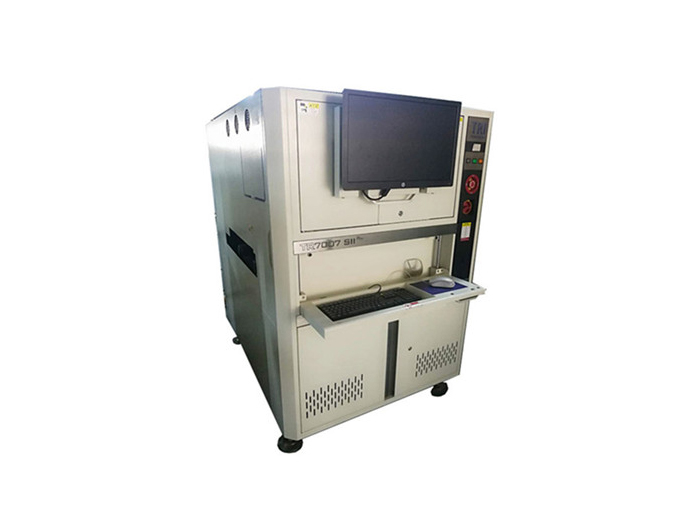

二手TR7007HMSIIPLUS 銷售租賃
學影像系統
|
相機 |
4Mpix相機 |
|
光學解析度 |
10μm或15μm出廠時擇一設定 |
|
取像范圍 |
15μm 20.00x20.00mm 15μm 30.00x30.00mm |
檢測功能
|
可檢測缺點類型 |
少錫、多錫、漏印、形狀不良及橋接 |
|
錫點量測項目 |
高度、面積、體積、位移 |
X-Y平臺及控制系統
X軸線性馬達與光學尺，搭配DSP移動控制系統
|
水平解析度 |
0.5μm |
|
垂直解析度 |
1μm |
檢測速度
|
10μm |
最高可達90cm2/sec |
|
15μm |
最高可達200cm2/sec |
檢測能力
|
體積重現性 校正標的（at3） |
＜1%on TRI certification target |
|
高度重現性 校正標的（at3）錫點GR&R(±50% Tolerance) |
＜o(jì)n’ TRI certification target ＜＜10%at6 |
|
有效景深 |
±5mm |
|
高度解析 |
0.4μm |
|
高度精良 |
1.5μm（使用校正塊） |
|
最大可測錫點尺寸 |
12800μmx10240μmat10μm |
|
最小可測錫點尺寸 |
100x100μmat10μm |
|
最小可測錫點間距 |
100μm |
|
最大可測錫點高度 |
10μm 600μm 15μm 550μm |
電路板與輸送帶系統
|
|
TR7007MS2Plus |
TR7007LS2Plus |
TR7007LS2Plus |
TR7007S2PlusDL |
|
最小電路板可測尺寸 |
50x50mm |
|||
|
最大電路板可測尺寸 |
350x350mm |
510x460mm |
660x610mm |
510x310mmx2lanes 510x590mmx2lane |
|
電路板可測厚度 |
0.6-5mm |
|||
|
電路板流線高度 |
880-920mm |
|||
|
最大板重限制 |
3kg |
|||
|
電路板輸送/固定 |
皮帶輸送/氣壓夾板固定 |
|||
|
零件高度限制 制、上端、底端、側邊 |
25mm 40mm 3mm |
|||
系統尺寸
|
外形尺寸（寬x深x高） |
1000x1555x1500mm （不含三色燈高度520mm） |
1100x1570x1550mm （不含三色燈高度520mm） |
1300x1610x1560mm （不含三色燈高度520mm）
|
1100x1770x1560,mm （不含三色燈高度520mm） |
|
系統重量 |
870kg |
950kg |
1250kg |
1100kg |
|
電源需求 |
200-24V,單相，50/60 Hz 3kVA |
|||
|
氣壓需求 |
0.6Mpa（87psi） |
|||
