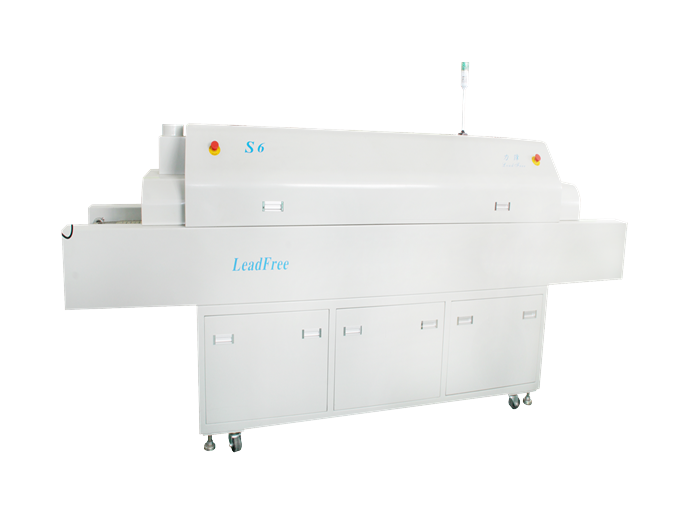

S6C系統型回流焊：
（ S6)已導入無鉛工藝）是我司最新開發的一種用于電子產品經濟型貼片生產的全熱風無鉛回流焊設備，與同等設備相比溫度更加均勻，穩定，熱補償速度快。
加熱系統采用高效節能的瑞典220伏鎳?yán)影l(fā)熱絲，環繞型狀更有利于溫度的均勻性，配合曲面反射罩，熱效率高，升溫度速度快，特制強制熱風循環結構系統，使PCB及元器件受熱均勻，完全消除“陰影效應”。
渦輪減速器，運行平穩，速度0－2000mm/min 無級可調。
采用獨立滾輪結構及托平支撐，結合配套的不銹鋼網帶，運行平穩,速度精確可達±2000mm/min；
專用不銹鋼乙字網帶，耐用耐磨。長時間使用不輕易變型。
（ S6)已導入無鉛工藝）是我司最新開發的一種用于電子產品經濟型貼片生產的全熱風無鉛回流焊設備，與同等設備相比溫度更加均勻，穩定，熱補償速度快。
加熱系統采用高效節能的瑞典220伏鎳?yán)影l(fā)熱絲，環繞型狀更有利于溫度的均勻性，配合曲面反射罩，熱效率高，升溫度速度快，特制強制熱風循環結構系統，使PCB及元器件受熱均勻，完全消除“陰影效應”。
渦輪減速器，運行平穩，速度0－2000mm/min 無級可調。
采用獨立滾輪結構及托平支撐，結合配套的不銹鋼網帶，運行平穩,速度精確可達±2000mm/min；
專用不銹鋼乙字網帶，耐用耐磨。長時間使用不輕易變型。
穩定可靠的電氣控制系統
型號 /Model
S6
加熱部分參數 /Heating part parameter
加熱區數量 /Heating zone
上 6/ 下 6
加熱區長度 /Heating length
2200mm
冷卻區數量 /Cooling zone
2
送輸部分參數 /Conveyor parameter
PCB 最大寬度 /Max.width of PCB
300mm
運輸方向 /Conveyor direction
L→R （ R→L.option ）
傳輸帶高度 /Height of conveyor
網帶 880±20mm
傳送方式 /Transport system
網傳動 /Chain
運輸帶速度 /Conveyor speed
0-2000mm/min
控制部分參數 /Controlling parameter
電源 /Power supply
5 線 3 相 380V 50/60Hz
啟動功率 /Power of start up
24KW
正常工作消耗功率 /Power of
consumption of operation
Approx.5-6KW
升溫時間 /Warm-up time
約 20 分鐘
溫度控制范圍 /Range of temperature
室溫 -350℃/Room Temperature-350℃
control
溫度控制方式 /Temperature control
溫度控制精度 /Precision of
temperature control
± 1℃
PCB 板溫度分布偏差 /Temperature
distributing error
± 3℃
異常警報 /Trouble alarm
溫度異常（恒溫后超高溫或超低溫）
掉板警報 /Board drop alarm
選配項 /Option
機體參數 /Machine size&weight
重量 /Weight
Approx.350kg
外型尺寸（ L×W×H ）Dimension(mm)
L3600×W700×H1430
|
型 號 |
S6C |
|
加熱部分參數 |
|
|
加熱區數量 |
上六下六 |
|
加熱區長度 |
2200mm |
|
加熱方式 |
全熱風 |
|
冷卻區數量 |
1 |
|
送輸部分參數 |
|
|
PCB板最大寬度 |
300mm |
|
運輸方向 |
左→右 |
|
運輸帶高度 |
880±20mm |
|
傳送方式 |
網傳動 |
|
運輸帶速度 |
0-2000mm/min |
|
控制部分參數 |
|
|
電源 |
5線 3相 380V 單相220V 50/60Hz |
|
啟動功率 |
24KW |
|
正常工作消耗功率 |
Approx.4-6KW |
|
升溫時間 |
約15分鐘 |
|
溫度控制范圍 |
室溫-350℃ |
|
溫度控制方式 |
PLC |
|
溫度控制精度 |
±1℃ |
|
PCB板溫度分布偏差 |
±2℃ |
|
異常警報 |
溫度異常（恒溫后超高溫或超低溫） |
|
機體參數 |
|
|
外型尺寸 |
L3500×W612×H1220 |
|
重量 |
Approx.350Kg |
